YWZ4 og'ir mexanik tormozlar
YWZ4 elektr gidravlik baraban tormozi ko'tarish, tashish, metallurgiya, kon, port, iskala, qurilish texnikasi va boshqalar kabi mexanik haydash moslamalarini sekinlashtirish va to'xtash tormozi uchun keng qo'llaniladi.
Ta'rif
YWZ4 Og'ir mexanik tormozlar
Uning asosiy xususiyatlari qanday?
+
-
- Xavfsiz va ishonchli ishlash, silliq tormozlash, yuqori harakat chastotasi.
- Asosiy ilgak punktlari{0}}o'z-o'zidan moylanadigan podshipniklar bilan jihozlangan bo'lib, uzatishning yuqori samaradorligi, uzoq xizmat qiladi.
- Odatda yopiq dizayn, (quvvatni o'chirish) kamon tormozi, (quvvatni yoqish) qo'zg'alish.
- Tormoz pad - kartaga o'rnatilgan integral shakllantiruvchi tuzilma bo'lib, u to'yingan va ishonchli bo'lib, qulay va tez almashtiriladi.
Eslatma: YWZ4 (YI1) tormozi yetkazib berilganda perchinli tormoz pedi bilan jihozlangan. Iltimos, uni almashtirish zarurligini ko'rsating.
Uni ishlatish shartlari qanday?
+
-
- Atrof-muhit harorati: -20 daraja ~+50 daraja
- Atrofdagi ish muhitida yonuvchan, portlovchi va korroziy gazlarga ruxsat berilmaydi, aks holda portlatish{0}}va korroziyaga qarshi{1}}mahsulotlar ishlatiladi.
- Nisbiy namlik: havoning nisbiy namligi 90% dan oshmaydi
- Foydalanish joyining balandligi GB755-2019 ga mos keladi
- Ishlab chiqarishdan oldin maxsus talablar muhokama qilinishi mumkin.
Tormoz padini o'rnatishning ikki turi mavjud: perchinlash turi va-vilkali.
Mahsulot namunalari
g'ildirak diametri PH300mm, pervanel Ed50/6 quyidagicha belgilang: YWZ4-300/E50
g'ildirak diametri PH400mm, pervanel YT1-90Z/8 sifatida belgilang: YWZ4-400/90

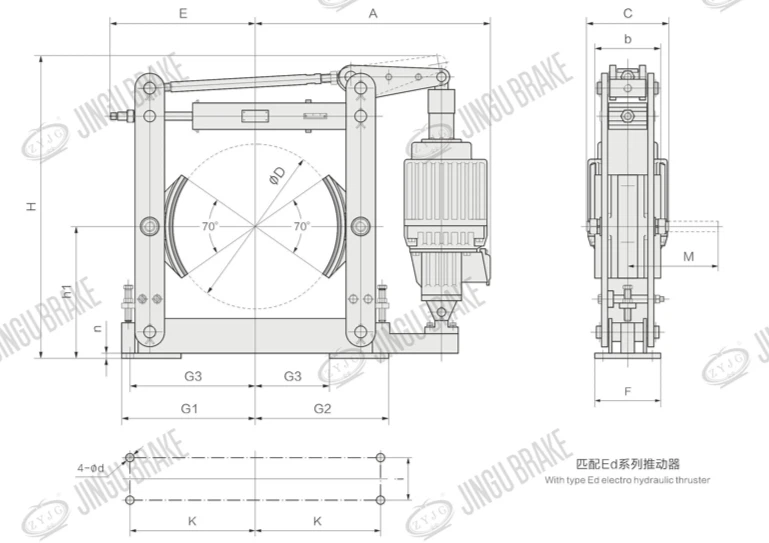

Kontur va o'rnatish o'lchami
← YWZ4(Ed) Series
YWZ4 TEXNIK MA'LUMOTLARI VA O'lchami og'ir mexanik tormozlar
| Braketvpe | Trister trps | Tormoz momenti (Nm) | Bo'shliq (mm) | Olchamlari (mm) | Og'irligi (kg) | |||||||||||||||
| A | b | C | D | d | E | F | G1 | G2 | H | h1 | i | K | M | n | G3 | |||||
| YWZ4-100/E23 | Ed23/5 | 40 | 0.6 | 320 | 70 | 160 | 100 | 13 | 125 | 75 | 125 | 125 | 375 | 100 | 40 | 110 | 138 | 6 | 50 | 21 |
| YWZ4-150/E23 | Ed23/5 | 100 | 0.6 | 350 | 90 | 160 | 150 | 17 | 173 | 100 | 170 | 170 | 430 | 140 | 60 | 150 | 138 | 8 | 70 | 25 |
| YWZ4-150/E30 | Ed30/5 | 120 | 462 | 29 | ||||||||||||||||
| YWZ4-200/E23 | Ed23/5 | 200 | 0.7 | 430 | 90 | 160 | 200 | 17 | 210 | 100 | 195 | 195 | 436 | 170 | 60 | 175 | 156 | 8 | 95 | 31 |
| YWZ4-200/E30 | Ed30/5 | 230 | 427 | 463 | 34 | |||||||||||||||
| YWZ4-300/E30 | Ed30/5 | 320 | 0.7 | 487 | 140 | 160 | 300 | 22 | 281 | 130 | 280 | 280 | 595 | 240 | 80 | 250 | 200 | 10 | 125 | 65 |
| YWZ4-300/E50 | Ed50/6 | 630 | 527 | 195 | 585 | 78 | ||||||||||||||
| YWZ4-300/E80 | Ed80/6 | 750 | 600 | 79 | ||||||||||||||||
| YWZ4-400/E80 | Ed80/6 | 1600 | 0.8 | 662 | 180 | 195 | 400 | 22 | 370 | 180 | 360 | 360 | 750 | 320 | 130 | 325 | 265 | 12 | 190 | 140 |
| YWZ4-400/E121 | Ed121/6 | 2000 | 653 | 240 | 764 | 155 | ||||||||||||||
| YWZA-500/E121 | Ed121/6 | 2500 | 0.8 | 713 | 200 | 255 | 500 | 22 | 440 | 200 | 415 | 415 | 925 | 400 | 150 | 380 | 310 | 15 | 225 | 210 |
| YWZA-500/E201 | Ed201/6 | 3600 | ||||||||||||||||||
| YWZ4-600/E121 | Ed121/6 | 3200 | 0.8 | 848 | 240 | 315 | 600 | 26 | 555 | 220 | 505 | 520 | 1100 | 475 | 170 | 475 | 395 | 18 | 250 | 390 |
| YWZ4-600/E201 | Ed201/6 | 5000 | ||||||||||||||||||
| YWZ4-700/E201 | Ed201/6 | 8000 | 0.8 | 978 | 280 | 400 | 700 | 34 | 705 | 270 | 580 | 600 | 1245 | 550 | 200 | 540 | 495 | 25 | 315 | 465 |
| YWZ4-700/E301 | Ed301/12 | 8650 | 466 | |||||||||||||||||
| YWZ4-800/E301 | Ed301/12 | 12500 | 0.9 | 1115 | 320 | 445 | 800 | 34 | 772 | 320 | 677 | 697 | 1417 | 600 | 240 | 620 | 556 | 28 | 357 | 785 |
Eslatma: Muayyan turdagi o'lcham va saqlanishi kerak.
Kontur va o'rnatish o'lchami
←YWZ4(YT1) seriyasi
YWZ4(YT1) TEXNIK MA'LUMOTLARI VA O'lchami og'ir mexanik tormozlar
| Tormoz turi | Qo'zg'atuvchi turi | Tormoz momenti (Nm) | Bo'shliq (mm) | Olchamlari (mm) | Og'irligi (kg) | |||||||||||||||
| A | b | C | D | d | E | F | G1 | G2 | H | h1 | i | K | M | n | G3 | |||||
| YWZ4-100/18 | YT1-18ZB/2 | 40 | 0.6 | 269 | 70 | 137 | 100 | 13 | 125 | 75 | 125 | 125 | 384 | 100 | 40 | 110 | 138 | 6 | 50 | 20 |
| YWZ4-150/25 | YT1-25ZB/4 | 100 | 0.6 | 307 | 90 | 154 | 150 | 17 | 173 | 100 | 170 | 170 | 437 | 140 | 60 | 150 | 138 | 8 | 70 95 |
26 |
| YWZ4-200/25 | YT1-25ZB/4 | 200 | 0.7 | 347 | 200 | 210 | 195 | 195 | 440 | 170 | 175 | 156 | 30 | |||||||
| YWZ4-300/25 | YT1-25ZC/4 | 320 | 0.7 | 447 | 140 | 154 | 300 | 22 | 281 | 130 | 280 | 280 | 592 | 240 | 80 | 250 | 200 | 10 | 125 | 63 |
| YWZ4-300/45 | YT1-45Z/6 | 630 | 459 | 178 | 600 | 70 | ||||||||||||||
| YWZ4-300/90 | YT1-90Z/8 | 850 | 510 | 700 | 80 | |||||||||||||||
| YWZ4-400/45 | YT1-452/6 | 1000 | 0.8 | 564 | 180 | 178 | 400 | 22 | 370 | 180 | 360 | 360 | 735 | 320 | 130 | 325 | 271 | 12 | 125 | 120 |
| YWZ4-400/90 | YT1-90Z/8 | 1600 | 580 | 210 | 740 | 130 | ||||||||||||||
| YWZ4-400/125 | YT1-125Z/10 | 2200 | 632 | 254 | 850 | 167 | ||||||||||||||
| YWZ4-500/90 | YT1-90Z/8 | 2500 | 0.8 | 670 | 200 | 255 | 500 | 22 | 440 | 200 | 415 | 415 | 890 | 400 | 150 | 380 | 310 | 16 | 225 | 210 |
| YWZ4-500/125 | YT1-125Z/10 | 2650 | 692 | 940 | 220 | |||||||||||||||
| YWZ4-500/180 | YT1-180Z/10 | 3000 | 235 | |||||||||||||||||
| YWZ4-600/90 | YT1-90Z/8 | 3200 | 0.8 | 805 | 240 | 310 | 600 | 26 | 555 | 220 | 505 | 520 | 1028 | 475 | 170 | 475 | 390 | 18 | 250 | 400 |
| YWZ4-600/180 | YT1-180Z/12 | 5000 | 827 | 430 | ||||||||||||||||
| YWZ4-700/180 | YT1-180Z/12 | 8000 | 0.8 | 957 | 280 | 400 | 700 | 34 | 705 | 270 | 580 | 600 | 1225 | 550 | 200 | 540 | 495 | 25 | 315 | 500 |
| YWZ4-800/180 | YT1-180Z/12 | 10000 | 0.9 | 1094 | 320 | 445 | 800 | 34 | 772 | 320 | 677 | 697 | 1417 | 600 | 240 | 620 | 556 | 28 | 357 | 720 |
| YWZ4-800/320 | YT1-320Z/12 | 12500 | 1115 | 885 | ||||||||||||||||
Kontur va o'rnatish o'lchami
YWZ4-A og'ir mexanik tormozlarning texnik ma'lumotlari va o'lchamlari
| Tormoz turi | Tormoz g'ildiragi diametri (mm) | Tormoz momenti (Nm) | Bo'shliq (mm) | Olchamlari (mm) | vazn (kg) | |||||||||||||||
| A | b | D | D1 | d | E | F | G1 | G2 | H | h1 | i | K | L | M | n | |||||
| YWZ4-160/18A | 160 | 80-140 | 0.5 | 345 | 65 | 160 | 137 | 14 | 160 | 90 | 155 | 155 | 378 | 132 | 55 | 130 | 275 | 145 | 6 | 25 |
| YWZ4-160/25A | 112-180 | 0.8 | 354 | 154 | 432 | 37 | ||||||||||||||
| YWZ4-200/25A | 200 | 112-225 | 1.0 | 379 | 80 | 200 | 154 | 14 | 190 | 90 | 180 | 180 | 454 | 160 | 55 | 145 | 300 | 145 | 8 | 43 |
| YWZ4-250/45A | 250 | 250-400 | 1.25 | 420 | 100 | 250 | 178 | 18 | 210 | 100 | 205 | 205 | 509 | 190 | 65 | 180 | 331 | 190 | 10 | 70 |
| YWZ4-315/25A | 315 | 180-280 | 1.25 | 510 | 125 | 315 | 154 | 18 | 245 | 110 | 245 | 275 | 563 | 225 | 80 | 220 | 433 | 220 | 10 | 74 |
| YWZ4-315/45A | 315-630 | 565 | 178 | 610 | 476 | 78 | ||||||||||||||
| YWZ4-315/90A | 630-1250 | 568 | 210 | 625 | 463 | 147 | ||||||||||||||
| YWZ4-400/45A | 400 | 400-630 | 1.6 | 600 | 160 | 400 | 178 | 22 | 304 | 140 | 310 | 310 | 682 | 280 | 100 | 270 | 505 | 275 | 12 | 125 |
| YWZ4-400/90A | 800-1250 | 610 | 210 | 720 | 140 | |||||||||||||||
| YWZ4-400/125A | 1120-1800 | 632 | 254 | 800 | 167 | |||||||||||||||
| YWZ4-500/90A | 500 | 1000-1600 | 1.6 | 697 | 200 | 500 | 210 | 22 | 368 | 180 | 365 | 365 | 791 | 335 | 130 | 325 | 592 | 330 | 16 | 202 |
| YWZ4-500/125A | 1400-2250 | 719 | 254 | 845 | 220 | |||||||||||||||
| YWZ4-630/180A | 630 | 2500-4000 | 2.0 | 814 | 250 | 630 | 254 | 27 | 478 | 220 | 450 | 450 | 1021 | 425 | 170 | 400 | 703 | 400 | 20 | 358 |
| YWZ4-630/320A | 4800-7100 | 815 | 375 | 1030 | 425 | |||||||||||||||
| YWZ4-710/180A | 710 | 3100-4500 | 2.0 | 985 | 280 | 710 | 254 | 27 | 520 | 240 | 500 | 550 | 1121 | 475 | 190 | 450 | 855 | 452 | 22 | 475 |
| YWZ4-710/320A | 5000-8000 | 1045 | 375 | 506 | ||||||||||||||||
| YWZ4-800/320A | 800 | 8000-12000 | 2.5 | 1170 | 320 | 800 | 375 | 27 | 595 | 280 | 750 | 750 | 1283 | 530 | 210 | 520 | 982 | 510 | 30 | 716 |
Eslatma: Muayyan turdagi va strukturaning o'lchami saqlanishi kerak.
Sifat dunyoni o'zgartiradi va xizmat qiymat yaratadi. Henan JINGU tormozi har doim birinchi navbatda mijozlar talabi kontseptsiyasiga amal qiladi va har doim foydalanuvchi ehtiyojlarini jiddiy qondirish va doimiy o'z-o'zini polishingga amal qiladi.
Tadbirkorlik yo'lida bizning intilishlarimiz cheksizdir. Rivojlanishda uzluksiz yutuqlarga erishing va tormoz maydonida chuqur haydashda davom eting. Kompaniyangiz uchun butun yo'lda rahmat. Biz bilamizki, Henan JINGU tomonidan erishilgan har bir taraqqiyot va muvaffaqiyat hammaning e'tibori, ishonchi va qo'llab-quvvatlashidan ajralmasdir.
Mahsulotlarimiz va xizmatlarimiz bo'yicha takliflaringiz bo'lsa, quyida xabar qoldiring. Xarid qilish ehtiyojlaringiz bo'lsa, mahsulot talablarini to'ldirishingiz mumkin va biz siz uchun shaxsiylashtirilgan echimlarni moslashtiramiz.
YWZ4 tormozi sozlangandan so'ng, tizimli ishlash testini o'tkazish uning xavfsiz va ishonchli ishlashini ta'minlashning kalitidir.
Sinovni yoqishdan- oldin statik tekshiruvni amalga oshiring; bu xavfsizlik uchun zarur.
Funksiyani qo‘lda tekshirish: Tormoz to‘liq quvvatsizlanganda-tormoz g‘ildiragini yoki haydovchi milini qo‘lda aylantirishga harakat qiling. Tormoz yoqilgan bo'lishi kerak va siz sezilarli qarshilikni his qilishingiz yoki hatto aylana olmaysiz. Agar u osonlik bilan aylansa, tormoz momenti juda past sozlanishi yoki tormoz pabuçlari bo'shlig'i juda katta bo'lishi mumkin, bu qayta sozlashni talab qiladi.
Tashqi ko'rinishi va tozaligini tekshirish: Tormoz g'ildiragining ishlaydigan yuzasida yog ', namlik yoki boshqa ifloslantiruvchi moddalar yo'qligiga ishonch hosil qiling, chunki bu ishqalanish koeffitsientini sezilarli darajada kamaytirishi va tormozlash kuchining etarli emasligiga olib kelishi mumkin.
Bundan tashqari, barcha bo'g'inlar, buloqlar va avtomatik orqa o'chirish mexanizmining to'g'ri ishlashini tekshiring. Barcha qulflar mahkam mahkamlanganligiga ishonch hosil qiling.
Tormoz pabuni va tormoz g'ildiragi o'rtasidagi bo'shliqqa (orqaga qaytish) e'tibor bering. Ideal holda, bo'shliq har ikki tomonda ham taxminan bo'lishi kerak. YWZ4 kabi avtomatik orqaga qaytish sozlamalari bo'lgan tormozlar uchun, bir tomondan orqa o'chirish avtomatik ravishda saqlanib qolganda, boshqa tomondan orqaga qaytish eskirish bilan ortishi mumkinligini yodda tuting. Bir xillikka erishish uchun qo'lda sozlash kerak bo'lishi mumkin.
Tormozning sezgir va to'g'ri ishlashini tekshirish uchun qo'llaniladigan quvvat bilan dinamik sinovni bajaring.
Tormozni bo'shatish reaktsiyasi sinovi: Elektr gidravlik itargichga quvvat bering. Tormoz hech qanday yopishmasdan yoki histerezsiz tez va silliq (bo'shatish) kerak. Tormoz g'ildiragini qo'lda yana aylantiring; u silliq va ishqalanishsiz his qilishi kerak.
Tormozning ulanishi javob sinovi: itargichga quvvatni o'chiring. Tormoz tez va kuch bilan ishga tushishi kerak (tormoz). Tormoz pabuçining tormoz g'ildiragiga bir vaqtning o'zida va to'liq ulanganiga e'tibor bering. Quvvatni yoqishdan tormozni bo'shatishgacha bo'lgan quvvatni o'chirishdan tormozni ishga tushirishgacha bo'lgan harakat silliq va hal qiluvchi bo'lishi kerak.
Pusherning ish holatini tekshirish: Elektr gidravlik itargichda ish paytida noodatiy shovqin borligini tekshiring. Bundan tashqari, gidravlik moy darajasi etarli ekanligiga ishonch hosil qiling va hech qanday oqish yo'q. Turtgichning ish zarbasi (o'rnatish balandligi H1) mahsulot qo'llanmasida ko'rsatilgan minimaldan past bo'lmasligiga ishonch hosil qiling. Aks holda, tormoz samaradorligini yo'qotadi va darhol sozlashni talab qiladi.
