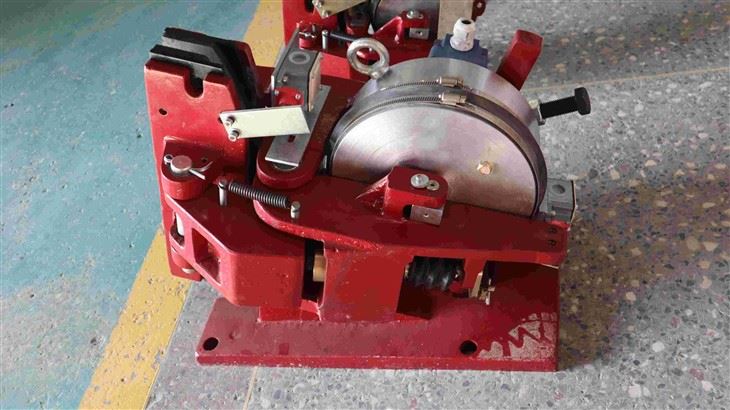

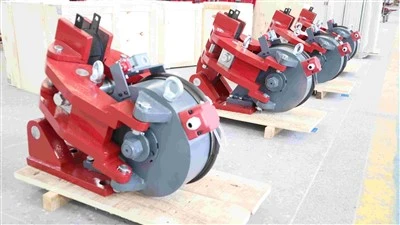

Sanoat nosozliklaridan himoya qiluvchi disk tormozlari





Asosiy xususiyat

• Kichik o'lcham va engil vazn. Asbestsiz tormoz pad, yashil va atrof-muhit muhofazasi, qulay va tez o'rnatish va almashtirish.
• Yilni tuzilish, katta tormoz momenti, ishlaydigan tormoz bilan bir xil.
• Haddan tashqari tezlikda u favqulodda tormoz sifatida ishlatiladi va normal sharoitda statik tormozning javob vaqti qisqa.
• O'rnatish tolerantligi katta va tormoz diskining oxirgi yuza chiqishining maksimal qiymati ± 0,2 mm. Diskga nisbatan taglikning perpendikulyarlik og'ishi: ± 4‰.



Ishlash holati

• Atrof-muhit harorati: -20 daraja ~+50 daraja
• Atrofdagi ish muhitida yonuvchi yoki portlovchi gaz bo'lmasligi kerak.
• Nisbiy namlik: havoning nisbiy namligi 90% dan oshmaydi
• Foydalanish joyining balandligi GB755-2019 ga mos keladi
• Tashqarida yomg'ir va qor eroziyasi yoki korroziy gazlar va vositalar korroziyaga qarshi-foydalanishlari kerak.





Texnik ma'lumotlar va 5se, 450se, 4se, 3se o'lchamlari

Asosiy parametrlar					Olchamlari (mm)																Quvvat iste'moli		javob vaqti	yon to'siq	vazn (kg)
plastinka diametri B mm	Nominal tortish kuchi N	Nominal tormozlanish momenti Nm		Mil maksimal radial kuchga ta'sir qiladi	A	C	D	E	F	G	H	I	J	K	L	O	P	Q	R	T	boshlang'ich kuchi	quvvatni saqlab qoldi
315	5SE 1650 450SE 3340 4SE 5880 3SE 10170	5SE	190	5SE Mashina 1650 ikkita mashina 740     450SE Mashina 3340 ikkita mashina 1500     4SE Mashina 5580 ikkita mashina 3440     3SE A mashinasi 10170 ikkita mashina 6965	159	99	5SE 15     450SE 15       4SE 20     3SE 25	5SE 200     450SE 200     4SE 260     3SE 360	5SE 245     450SE 245     4SE 355     3SE 490	5SE 155     450SE 155     4SE 85     3SE 80	5SE 280     450SE 280     4SE 343     3SE 435	5SE 87.5     450SE 87.5     4SE 117.5     3SE 117.5	5SE 200     450SE 200     4SE 270     3SE 270	5SE 15     450SE 15     4SE 22     3SE 22	5SE 15     450SE 15     4SE 20     3SE 20	5SE 13 daraja     450SE 13 daraja     4SE 17 daraja     3SE 20 daraja	5SE 90     450SE 90     4SE 122     3SE 128	5SE 42     450SE 42     4SE 57     3SE 68	5SE 120     450SE 120     4SE 165     3SE 165	5SE 175     450SE 175     4SE 210     3SE 210	5SE 475     450SE 1000     4SE 1000     3SE 1095	5SE 14     450SE 44     4SE 42     3SE 58	5SE 0.15     450SE 0.15     4SE 0.2     3SE 0.2	0.7	5SE 34     450SE 34     4SE 77     3SE 120
		450SE	380		159	99
355		5SE	220		165	119
		450SE	450		165	119
400		5SE	260		172	142
		450SE	510		172	142
450		5SE	300		179	167
		450SE	600		179	167
		4SE	950		225	133
		3SE	1600		287	103
500		5SE	340		187	192
		450SE	680		187	192
		4SE	1120		232	157
		3SE	1820		295	127
560		5SE	390		195	223
		450SE	770		195	223
		4SE	1270		241	185
		3SE	2100		305	155
630		5SE	460		206	258
		450SE	900		206	258
		4SE	1500		251	218
		3SE	2500		317	188
710		450SE	1030		218	298
		4SE	1750		262	256
		3SE	2900		331	226
800		450SE	1180		231	344
		4SE	2000		274	299
		3SE	3350		346	269

Eslatma: Tormoz maxsus quvvat manbai bilan jihozlangan bo'lishi kerak, batafsil ma'lumot uchun qo'llab-quvvatlovchi quvvat manbaiga qarang.



---

---

TSS:

1-savol: SE elektromagnit ishlamay-xavfsiz diskli tormozning ishlash printsipi qanday?

Javob: Bu "bahor tormozlanishi va elektromagnit chiqishi" bilan odatda yopiq strukturadir. Uskuna normal yoqilganda, elektromagnit tormoz kamonini siqish uchun jozibador kuch hosil qiladi, bu esa tormoz kaliperining tormoz diskidan uzilishiga olib keladi va milning erkin aylanishiga imkon beradi. Quvvat uzilgandan so'ng, boshqaruv pallasida quvvat yo'qoladi yoki rektifikator quvvat manbai ishlamay qolsa, prujina kuchi darhol bo'shab ketadi, ishqalanish prokladkalarini tormoz diskiga mahkam qisish uchun itaradi va shu bilan blokirovkaga erishadi-va yuk tushishi yoki uskunaning orqaga qaytishining oldini oladi.



2-savol: Nima uchun uni ishlatish uchun to'g'ridan-to'g'ri AC quvvatiga ulab bo'lmaydi?

Javob: Tormoz qo'zg'alish bobini to'g'ridan-to'g'ri oqim uchun mo'ljallangan (odatda DC99V/DC170V) va maxsus rektifikator bilan bog'langan bo'lishi kerak (odatda 220V/380V AC kirishini mos keladigan shahar kuchlanishiga aylantiradi). To'g'ridan-to'g'ri o'zgaruvchan tokni qo'llash lasanning haddan tashqari qizib ketishiga, yonib ketishiga, beqaror tortishish kuchiga olib keladi yoki hatto darhol shikastlanishga olib keladi.



3-savol: Tanlash vaqtida tormoz momenti qanday aniqlanadi?

Javob: Birinchidan, haydovchi mili uchun zarur bo'lgan statik ushlab turish momentini T=F × r (bu erda F - tangensial yuk kuchi va r - tormoz diskining samarali radiusi) sifatida hisoblang, so'ngra tormozning minimal nominal tormoz momentini aniqlash uchun xavfsizlik koeffitsientini 1,5-2,0 ga ko'paytiring. Shu bilan birga, quyidagi parametrlarni tekshiring: tormoz diskining diametri/qalinligi, mil diametri, o'rnatish teshiklari oralig'i, quvvat manbai kuchlanishi va atrof-muhit harorati (standart turi -20 darajadan +50 darajagacha ishlaydi).



4-savol: Turli sub{1}}modellar (3SE/450SE/560SE/ST2SE) orasidan qanday tanlash mumkin?

Javob: Standart ko‘tarish/tashuv: 3SE, 4SE, 5SE (1650–10170N)

Yuqori-chastotali ishga tushirish-to'xtash: 450SE (eskilik kompensatsiyasi bilan)

Joy-cheklangan, yengil{1}}vazifa: 560SE / 561SE (640–1220N)

Yirik uskunaning yiqilishiga qarshi himoya: ST1SE / ST2SE (35 000–70 000 N)





Agar siz mahsulot haqida ko'proq bilmoqchi bo'lsangiz yoki mahsulot haqida savollaringiz bo'lsa, biz bilan bog'laning.
